غسالة (أجهزة)

غسالة هي لوحة رقيقة (عادة على شكل قرص) مع فتحة (عادة في الوسط) والتي يتم استخدامها عادة لتوزيع حمولة السحابة الملولبة ، مثل المسمار أو الجوز. الاستخدامات الأخرى هي فاصل ، ربيع (غسالة بيلفيل ، غسالة الموجة) ، وسادة التآكل ، التحميل المسبق للإشارة إلى الجهاز ، الجهاز ، ولتقليل الاهتزاز (غسالة مطاطية). عادة ما يكون للغسالات قطرًا خارجيًا (OD) حوالي ضعف عرض قطرها الداخلي (ID).

الغسالات عادة ما تكون معدنية أو بلاستيكية. تتطلب المفاصل ذات الجودة العالية غسالات فولاذية صلبة لمنع فقدان التحميل المسبق بسبب تطبيق عزم الدوران.

يتم إحالة حشوات المطاط أو الألياف المستخدمة في الصنابير (أو الحنفيات ، أو الصمامات) لإيقاف تدفق الماء إلى العامية كغسالات ؛ ولكن ، على الرغم من أنها قد تبدو متشابهة ، إلا أن الغسالات والحشيات عادة ما تكون مصممة لوظائف مختلفة وصنعت بشكل مختلف.

تعتبر الغسالات مهمة أيضًا لمنع التآكل الجلفاني ، وخاصة عن طريق عزل مسامير الصلب من أسطح الألومنيوم.

أصل الكلمة غير معروف. كان أول استخدام مسجل للكلمة في عام 1346 ، ولكن في المرة الأولى التي يتم فيها تسجيل تعريفها كان في عام 1611. [1]


اكتب وشكل

يمكن تصنيف الغسالات إلى ثلاثة أنواع ؛

غسالات عادية ، والتي تنشر الحمل ، وتمنع الأضرار التي لحقت بالسطح ، أو توفر نوعًا من العزل مثل الكهربائية
غسالات الربيع ، التي لها مرونة محورية وتستخدم لمنع التثبيت بسبب الاهتزازات
قفل غسالات ، والتي تمنع تثبيت تخفيف عن طريق منع دوران التناوب لجهاز التثبيت ؛ غسالات قفل عادة ما تكون غسالات الربيع.

يوفر المعهد الأمريكي للمعايير (ANSI) معايير للاستخدام العام للغسالات المسطحة. النوع A عبارة عن سلسلة من غسالات الفولاذ ذات التحمل الواسع ، حيث لا تكون الدقة حاسمة. النوع B عبارة عن سلسلة من الغسالات المسطحة ذات التحمل الأكثر تشددًا حيث يتم تصنيف الأقطار الخارجية على أنها "ضيقة" أو "منتظمة" أو "واسعة" لأحجام محددة من الترباس. [2]

"النوع" لا يجب الخلط بينه وبين "النموذج" (ولكن في كثير من الأحيان). صاغ المعيار البريطاني لسلسلة متري من غسالات المعادن (BS4320) المكتوبة عام 1968 مصطلح "الشكل". تنتقل الأشكال من A إلى D للمعادن الساطعة وتشير إلى القطر والسماكة الخارجية. يمكن تلخيصها على أنها -

النموذج A: القطر الطبيعي ، سمك طبيعي
النموذج ب: القطر الطبيعي ، سمك الضوء
النموذج C: قطر كبير ، سمك طبيعي
النموذج D: قطر كبير ، سمك الضوء
النماذج E إلى G تتعلق بغسالات المعادن السوداء.

غسالات عادي

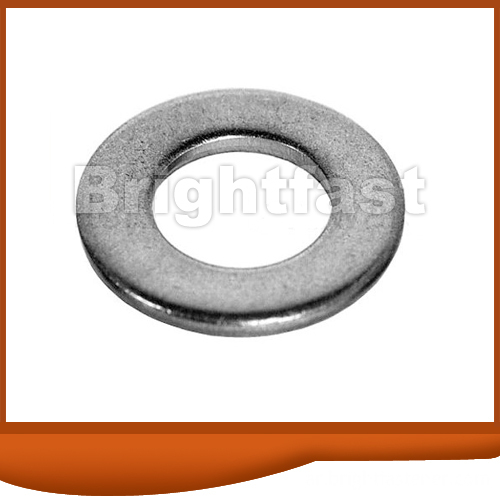

غسالة عادية (أو "غسالة مسطحة") هي حلقة أو حلقة مسطحة ، وغالبًا ما تكون من المعدن ، تستخدم لنشر حمولة التثبيت المشدود. بالإضافة إلى ذلك ، يمكن استخدام غسالة عادي عندما يكون القطر أكبر من الجوز. [3] [4]

غسالة الحاجز هي غسالة مسطحة مع قطر خارجي كبير بشكل خاص بما يتناسب مع ثقبها المركزي. يتم استخدامها بشكل شائع لنشر الحمل على المعادن الرقيقة ، ويتم تسميتها بعد استخدامها على مصدات السيارات. يمكن استخدامها أيضًا لإجراء اتصال مع ثقب تم توسيعه بواسطة الصدأ أو التآكل.

غسالة قرش هي غسالة مسطحة مع قطر خارجي كبير ، في المملكة المتحدة. يأتي الاسم في الأصل من حجم بيني البريطاني القديم. في المملكة المتحدة ، تشير معظم الصناعات إلى جميع غسالات OD الكبيرة مثل غسالات قرش ، حتى عندما يكون OD ما يصل إلى ضعف حجم بيني القديم. يتم استخدامها في نفس التطبيقات مثل غسالات الحاجز.

غسالة كروية هي جزء من الجوز الذاتي. إنه غسالة ذات سطح مشع واحد ، والذي تم تصميمه ليتم استخدامه بالتزامن مع الجوز التزاوج من أجل تصحيح ما يصل إلى عدة درجات من الاختلال بين الأجزاء.

لوحة مرساة أو غسالة جدار عبارة عن طبق كبير أو غسالة متصلة بقضيب التعادل أو الترباس. يتم استخدام لوحات المرساة على الجدران الخارجية لمباني البناء ، للتعزيز الهيكلي. كونها مرئية ، يتم تصنيع العديد من لوحات المرساة بأسلوب زخرفي. [5]

يتم استخدام غسالة عزم الدوران في الأعمال الخشبية في تركيبة مع الترباس النقل. يحتوي على ثقب مربع في الوسط الذي يناسب مربع البراغي. الأسنان أو الشوكة على لدغة الغسالة في الخشب تمنع الترباس من الدوران بحرية عند تشديد الجوز. [6]
الربيع وقفل غسالات

غسالات Belleville ، والمعروفة أيضًا باسم غسالات الزنبرك المقطوعة أو غسالات مخروطية ، لها شكل مخروطي خفيف ، والذي يوفر قوة محورية عند تشوهها.

يشبه ربيع القرص المنحني Belleville ، باستثناء الغسالة المنحنية في اتجاه واحد فقط ، وبالتالي لا يوجد سوى أربع نقاط اتصال. على عكس غسالات Belleville ، فإنها تمارس ضغوطًا الضوء فقط. [7]

تحتوي غسالات الموجة على "موجة" في الاتجاه المحوري ، مما يوفر ضغط الربيع عند ضغطه. لا تنتج غسالات الموجة ، ذات الحجم المماثل ، قوة مثل غسالات بيلفيل. في ألمانيا ، يتم استخدامها أحيانًا كغسالات قفل ، ومع ذلك فهي أقل فعالية من الخيارات الأخرى. [A] [8]

غسالة مقسمة أو غسالة قفل الربيع هي عبارة عن حلقة مقسمة عند نقطة واحدة وتثبط في شكل حلزوني. هذا يتسبب في أن غسالة تمارس قوة زنبركية بين رأس السحتين والركيزة ، والتي تحافظ على الغسالة الصلبة ضد الركيزة وخيط الترباس صلبًا مقابل خيط الجوز أو الركيزة ، مما يخلق المزيد من الاحتكاك والمقاومة للتناوب. المعايير المعمول بها هي ASME B18.21.1 ، DIN 127B ، ومعايير الولايات المتحدة العسكرية NASM 35338 (MS 35338 و AN-935). [9] غسالات الربيع عبارة عن حلزون يد يسار ويسمح لتشديد الخيط في اتجاه اليد اليمنى فقط ، أي اتجاه عقارب الساعة. عندما يتم تطبيق حركة تحول اليد اليسرى ، تعض الحافة المرتفعة في الجانب السفلي من الترباس أو الجوز والجزء الذي يتم تثبيته إليه ، وبالتالي تقاوم الدوران. لذلك فإن غسالات الربيع غير فعالة على خيوط اليد اليسرى والأسطح الصلبة. أيضًا ، لا يجب استخدامها بالاقتران مع غسالة مسطحة تحت غسالة الربيع ، لأن هذا يعزل غسالة الربيع من العض إلى المكون الذي سيقاوم الدوران. عندما تكون هناك حاجة إلى غسالة مسطحة لتتخلى عن ثقب كبير في مكون ، يجب استخدام جوز النايلوك (إدراج النايلون).

كان استخدام وفعالية غسالات قفل الربيع في وقت متأخر ، مع بعض المنشورات التي تنصح بعدم استخدامها على أساس أنه عندما تكون الغسالة مسطحة عند الركيزة ولا تعطي المزيد من المقاومة للدوران من الغسالة العادية في نفس عزم الدوران. لقد ذهب باحثو ناسا إلى حد القول "باختصار ، غسالة القفل من هذا النوع لا طائل من قفلها". [10] [11] ومع ذلك ، ستستمر غسالة الربيع في حمل الترباس ضد الركيزة والحفاظ على الاحتكاك عندما تخفف قليلاً ، في حين أن غسالة عادي لن. [ب]

غسالة القفل المسننة ، والمعروفة أيضًا باسم غسالة مسننة أو غسالة نجمة ، [8] لها مسننات تمتد إلى الداخل أو الخارجية لتدخل في سطح الحمل. هذا النوع من الغسالة فعال بشكل خاص مثل غسالة القفل عند استخدامه مع الركيزة الناعمة ، مثل الألومنيوم أو البلاستيك ، [8] ويمكن أن يقاوم الدوران أكثر من غسالة عادية على الأسطح الصلبة ، حيث يتم تطبيق التوتر بين الغسالة والسطح على مساحة أصغر بكثير (الأسنان). هناك أربعة أنواع: داخلي ، خارجي ، مزيج ، ومقاطع. الأسلوب الداخلي له سروال على طول الحافة الداخلية للغسالة ، مما يجعلها أكثر جمالية. [12] يحتوي النمط الخارجي على Serrations حول الحافة الخارجية ، مما يوفر قوة أفضل ، بسبب محيط أكبر. [13] يمتلك نمط المزيج مسننة حول كلتا الحواف ، للحصول على أقصى قدر من الطاقة. [14] تم تصميم نمط Countersunk ليتم استخدامه مع مسامير رأس مسطح. [15]

تستخدم غسالات الأسنان أيضًا للربط الأرضي حيث يجب ربط العروة المعدنية أو الكائن كهربائيًا على سطح. أسنان الغسالة المقطوعة من خلال أكاسيد السطح أو الدهانات أو غيرها من التشطيبات وتوفير مسار موصل محكم الغاز. في هذه التطبيقات ، لا يتم وضع الغسالة تحت رأس المسمار (أو تحت الجوز) ، يتم وضعها بين الأسطح المراد ربطها. في مثل هذه التطبيقات ، لا توفر غسالة الأسنان أي ميزات قفل مضادة للدوران. [16]

تعد غسالات القفل ، والقفل ، والمكسرات المربى ، وسائل قفل الخيوط طرقًا لمنع الاهتزاز من تخفيف مفصل مثبت.
حشيات

غالبًا ما يتم تطبيق مصطلح غسالة على أنواع مختلفة من الحشيش مثل تلك المستخدمة لإغلاق صمام التحكم في الصنابير. مصنوعة من غسالات السحق من معدن ناعم مثل الألومنيوم أو النحاس وتستخدم لإغلاق اتصالات السائل أو الغاز مثل تلك الموجودة في محرك الاحتراق الداخلي.

غسالة الكتف عبارة عن نوع غسالة عادي مع غلاف أسطواني متكامل. يتم استخدامها للحفاظ على أنواع المعادن المختلفة المنفصلة ، وكنتمات. [17] يستخدم هذا المصطلح أيضًا في الحلقات العازلة كهربائيًا. [18]
أنواع متخصصة

الجوز KEPS أو K-Lock Nut عبارة عن جوز مع غسالة غزل مجانية متكاملة ؛ التجميع أسهل لأن الغسالة أسيرة.

غسالة القبعة العلوية هي نوع غسالة الكتف يستخدم في السباكة لتركيب النقر.

يتم استخدام غسالة الكتف العازلة لعزل المسمار التثبيت كهربائيا من السطح الذي يتأمنه. غالبًا ما تكون مصنوعة من النايلون ، مصنوعة أيضًا من Teflon أو نظرة خاطفة أو غيرها من المواد البلاستيكية لتحمل درجات حرارة أعلى.

غسالة مفتاح لديها مفتاح لمنع الدوران ، ويستخدم لقفل اثنين من المكسرات في مكانه ، دون السماح بعزم الدوران المطبق على الجوز العلوي للتسبب في تدوير الجوز السفلي أيضًا (كما هو الحال في سماعات الرأس الملولبة على دراجة).
